Java Graphics2D的使用

前言

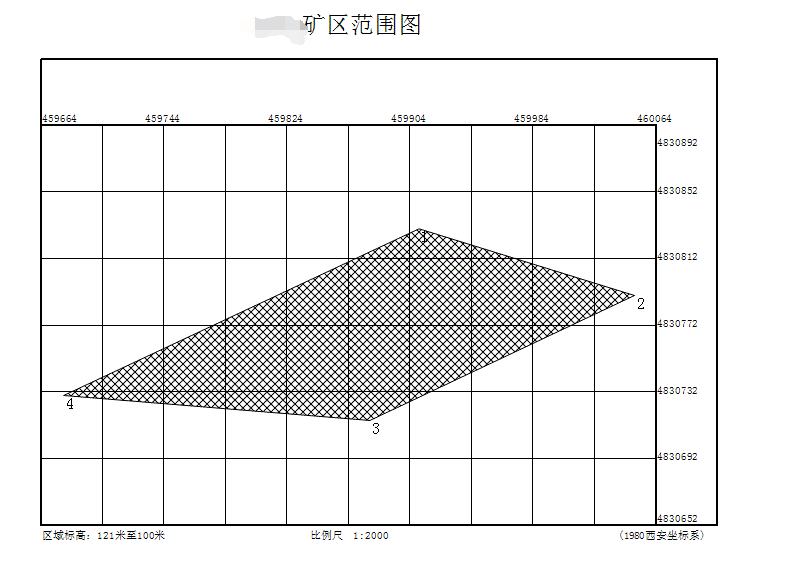

​ 最近实习任务要转换一个绘图相关的.net程序，大概是这样

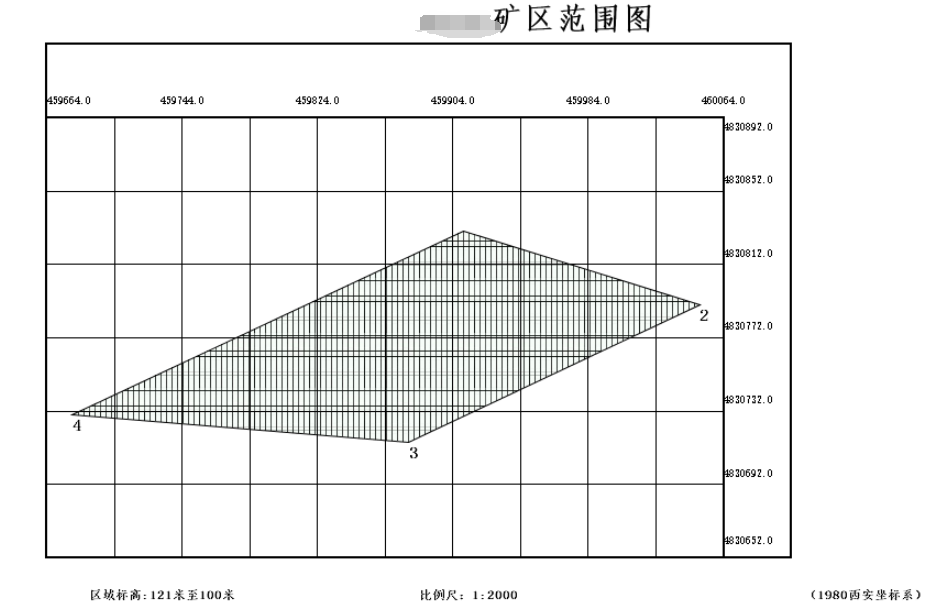

一开始挺怕的毕竟没弄过图形相关的，之前学习Java的时候碰到也说无脑跳过，大概一周多一点时间我大概解决了这个任务，虽然这个程序难点主要是坐标/比例尺转化未平面绘图坐标，但我觉得学到的Graphics2D相关经验也说非常宝贵的,记录下相关方法，下图是我完成后的

一、Graphics2D基础方法使用

• 创建对象

  //创建图片对象
            BufferedImage image = new BufferedImage(width, height, BufferedImage.TYPE_4BYTE_ABGR);
            //基于图片对象打开绘图
            Graphics2D graphics = image.createGraphics();


• 常用的前置设置(不设置线段/文字不是横竖（就是斜的）的时候会有锯齿)

    //消除文字锯齿
    g2.setRenderingHint(RenderingHints.KEY_TEXT_ANTIALIASING,RenderingHints.VALUE_TEXT_ANTIALIAS_ON);
    //消除画图锯齿
          g2.setRenderingHint(RenderingHints.KEY_ANTIALIASING, RenderingHints.VALUE_ANTIALIAS_ON);


• 创建矩形（未绘制）

  //声明并创建矩形对象，矩形的左上角是(20，30)，宽是300，高是40
  Rectangle2D back = new Rectangle2D.Double(20,30,300,40);
          graphics.fill(back);


• 创建制圆（未绘制）

  //声明并创建圆对象，矩形的左上角是(20，30)，宽是100，高是100
  Ellipse2D.Double ellipse = new Ellipse2D.Double(20, 20, 100, 100);
           graphics.draw(ellipse);


• 创建线段（未绘制）

  // 参数就是两个点的xy坐标 x1,y1,x2,y2
  Line2D.Float line = new Line2D.Float(10, 10, 20, 20);


• 绘制 - 基本常用的就是draw（绘制边线） fill（填充：填充内容根据前置设置而定）

    // 前置可以进行线条粗细、字体大小、画笔颜色等属性的设置
          // 设置画笔颜色
          graphics.setColor(Color.WHITE);
          // 设置画笔粗细
          Stroke stroke=new BasicStroke(2.0f);//设置线宽为2.0
          graphics.setStroke(stroke);
          // 设置字体大小
          graphics.setFont(new Font("仿宋",Font.BOLD,fontSize));
          // 绘制文字 content-内容 xy坐标
           // 文字画入画布中
          graphics.drawString(content, x,y);
  // 直接放入图形对象
  graphics.draw(图形对象);
  // 可以写入本地文件（文件名无路径默认/src下）
          //保存图片 JPG表示保存格式
          ImageIO.write(image,"JPEG",new FileOutputStream("a.jpg"));
          ImageIO.write(image, "png", new File("abcd.png"));



二、绘制不规则多边形

不多说直接上代码

    /** * 绘制多边形 * @param pointList 多边形的坐标集 * @return * @throws FileNotFoundException * @throws IOException */
    public BufferedImage drawPolygon(List<Point> pointList) throws FileNotFoundException, IOException {

        //得到图片缓冲区
        BufferedImage image = new BufferedImage
                //INT精确度达到一定,RGB三原色,宽度512，高度512
                (1000,600,BufferedImage.TYPE_INT_RGB);

        //得到它的绘制环境(这张图片的笔)
        Graphics2D g2 = (Graphics2D) image.getGraphics();

        //消除文字锯齿
        g2.setRenderingHint(RenderingHints.KEY_TEXT_ANTIALIASING,RenderingHints.VALUE_TEXT_ANTIALIAS_ON);
        //消除画图锯齿
        g2.setRenderingHint(RenderingHints.KEY_ANTIALIASING, RenderingHints.VALUE_ANTIALIAS_ON);

        //设置画笔白色
        g2.setColor(Color.white);
        //全图填充白色底图
        g2.fillRect(0, 0, image.getWidth(), image.getHeight());

        //shape的子类，表示一个形状
        GeneralPath gp=new GeneralPath();
        // 确定两个点
        JsonJZD p1=pointList.remove(0);
        JsonJZD p2=pointList.remove(0);

        //两个点画第一条直线
        gp.append(new
                  Line2D.Double(p1.getX(),p1.getY(),p2.getX(),p2.getY()),true);
        //直线分别与余下的点相连
        for(Point point: pointList){

            gp.lineTo(point.getX(),point.getY());
        }
        //闭合图形
        gp.closePath();
        //设置画笔黑色
        g2.setColor(Color.BLACK);

        // 填充网格- 填充内容来自图片
        image = fillPolygon(image,gp);
        //填充图形
        g2.draw(gp);

        // 翻转图形 - 上下翻转180°
// image = imageMisro(image,UPSIDE_DOWN);

        // 释放g2资源
        g2.dispose();




// ImageIO.write(image,"JPEG",new FileOutputStream("a.jpg"));//保存图片 JPEG表示保存格式
// ImageIO.write(image, "png", new File("abcd.png"));
        return image;
    }

三、填充（图片）不规则多边形

​ 可以看到我的需求有需要使用网格填充图形，这种填充图像的，网上找的都是C或者C#的代码，而且使用的是多边形扫描线填充算法简单剖析（Scan-Line Filling），本来也是想写个这个方法，奈何数学忘得差不多+还是想偷懒，就想继续寻找, 终于，找到了使用TexturePaint类填充图像的写法，处于便于修改填充图像的目的，我就通过properties获取图片路径，具体流程是这样

1. 读取配置文件，获得图片路径

2. 根据图片路径获取图片的BufferedImage对象

3. 使用获取的图片对象创建TexturePaint填充笔

4. 使用获取的填充笔对象设置到graphics2D对象里

5. 使用graphics2D对象的fill方法填充目标不规则多边形

   具体代码如下（其中第二个方法是读取配置文件的方法）

   BufferedImage对象可以像二一样直接创建，这里选择传参

       /** * 填充不规则多边形 - 固定填充 src/main/resources/img/fillImg2.jpg * @param image BufferedImage对象 * @param gp 多边形 * @return * @throws IOException */
       private BufferedImage fillPolygon(BufferedImage image, GeneralPath gp) throws IOException {


           // 0.读取配置文件
           String url = getProperties("src/main/resources/fill-Img.properties","fill-img.url");
           System.out.println("url:" + url);
           // 1.得到它的绘制环境(这张图片的笔)
           Graphics2D g2 = (Graphics2D) image.getGraphics();
           // 2.填充网格- 填充内容来自图片
           BufferedImage fillImg = ImageIO.read(new File(url));  //要填充图片
           // 创建矩形（用来放图片的框）
           Rectangle2D examp = new Rectangle2D.Double(100,100,50,50);
           // 把图片填充进矩形（矩形大小就是上面矩形的大小） -》 制作成画笔
           TexturePaint tp = new TexturePaint(fillImg,examp); //Rectangle2D是img大小
           g2.setPaint(tp);//设置g2的画笔为图片样式的
           g2.fill(gp);//gp不规则图形
           return image;
       }

     /** * 根据key读取value * * @Title: getProperties * @Description: 使用缓冲输入流读取配置文件，然后将其加载，再按需操作 * 绝对路径或相对路径， 如果是相对路径，则从当前项目下的目录开始计算， * 如：当前项目路径/config/config.properties, * 相对路径就是config/config.properties * * @param filePath * @param keyWord * @return * @return String * @throws */
        public static String getProperties(String filePath, String keyWord){

          Properties prop = new Properties();
              String value = null;
            try {

                        // 通过输入缓冲流进行读取配置文件
                      InputStream InputStream = new BufferedInputStream(new FileInputStream(new File(filePath)));
                      // 加载输入流
                       prop.load(InputStream);
                  // 根据关键字获取value值
                         value = prop.getProperty(keyWord);
                   } catch (Exception e) {

                  e.printStackTrace();
                    }
                 return value;
               }


四、翻转图像（上下、左右180°）

    /** * 镜像处理 180°水平和垂直翻转 * type = 0 表示上下翻转，type = 1 表示左右翻转 * @param bufferedimage 需要翻转的BufferedImage对象 * @param type * @return */
    public static BufferedImage imageMisro(BufferedImage bufferedimage,int type ) {

        try
        {

            int w = bufferedimage.getWidth();
            int h = bufferedimage.getHeight();

            int[][] datas = new int[w][h];
            for (int i = 0; i < h; i++) {

                for (int j = 0; j < w; j++) {

                    // getRGB 获取图像中的像素整数值 二进制格式
                    datas[j][i] = bufferedimage.getRGB(j, i);
                }
            }
            int[][] tmps = new int[w][h];
            if (type == 0) {

                for (int i = 0, a = h - 1; i < h; i++, a--) {

                    for (int j = 0; j < w; j++) {

                        tmps[j][a] = datas[j][i];
                    }
                }
            } else if (type == 1) {

                for (int i = 0; i < h; i++) {

                    for (int j = 0, b = w - 1; j < w; j++, b--) {

                        tmps[b][i] = datas[j][i];
                    }
                }
            }
            for (int i = 0; i < h; i++){

                for (int j = 0; j<w ;j++){

                    bufferedimage.setRGB(j, i, tmps[j][i]);
                }
            }


            return bufferedimage;
            //ImageIO.write(bufferedimage, "jpg", file);

        } catch (Exception e) {

            e.printStackTrace();
        }
        return null;
    }

五、绘制文字，简单封装（其实就是drawString）

 /** * content 需要绘制的文字 * interval 文字两端空余像素 * fontSize 文字大小 * x 绘制起始点x * y 绘制起始点y * g2 graphics2D对象 */
    public void drawWord(String content,int fontSize, float x, float y,Graphics2D g2) {

        //消除文字锯齿
  g2.setRenderingHint(RenderingHints.KEY_TEXT_ANTIALIASING,RenderingHints.VALUE_TEXT_ANTIALIAS_ON);
        //消除画图锯齿
        g2.setRenderingHint(RenderingHints.KEY_ANTIALIASING, RenderingHints.VALUE_ANTIALIAS_ON);

        g2.setPaint(Color.BLACK);
        g2.setFont(new Font("仿宋",Font.BOLD,fontSize));

        g2.drawString(content, x,y); // 文字画入画布中
    }

六、【扩展】读取配置文件方法

这里推荐一个博主记录的比较全面[Java 读取 .properties 配置文件的几种方式](https://www.cnblogs.com/sebastian-tyd/p/7895182.html)
