基于图书管理系统的需求分析之数据流图

数据流图概述

根据图书管理系统要求可知,该系统整体流程如下:

系统管理员采购图书,添加图书相关信息(如:图书编号、书名、作者、备注等)形成图书信息表。系统管理员登录系统后,可对图书管理员信息、学生信息、图书信息进行添加、修改、删除。

学生通过登陆系统,可查看图书借阅记录,修改密码。要申请借书时,由图书管理员或系统管理员审核,审核后记入图书借阅记录信息表,表示借书成功。

图书管理员可登录系统,可进行图书借阅记录搜索、删除、添加、查询,以及图书信息添加、修改、删除,对学生没有管理权限。

各人员均可修改密码。

针对上述流程提取数据流图的4种成分--源点或终点、数据存储、处理、数据流,如下表所示:

源点/终点

学生

图书管理员

系统管理员

处理



图书借阅管理

图书借阅记录查询

学生信息管理

图书管理员管理

图书信息管理

数据流

图书借阅记录添加/删除/查询

学生信息添加/修改/删除

图书管理员信息添加/修改/删除

图书信息添加/修改/删除

数据存储

图书借阅记录信息表

图书信息表

图书管理员信息表

学生信息表



数据流程图是全面描述信息系统逻辑模型的工具,它抽象概括地把信息系统中各种业务处理过程联系起来。以下是图书馆管理信息系统的数据流程图。

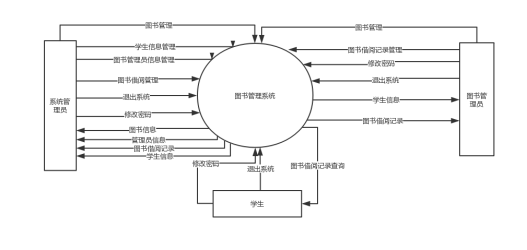

0层数据流图

基于图书管理系统的需求分析之数据流图「终于解决」_https://bianchenghao6.com/blog__第2张

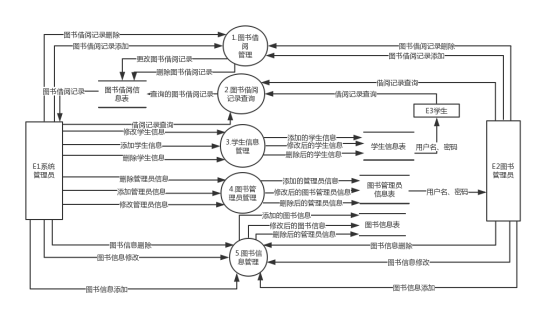

1层数据流图

基于图书管理系统的需求分析之数据流图「终于解决」_https://bianchenghao6.com/blog__第3张

2层数据流图

图书管理系统的2层数据流图有:图书借阅管理数据流图、图书借阅记录查询数据流图、学生信息管理数据流图、图书管理员管理数据流图、图书信息管理数据流图。

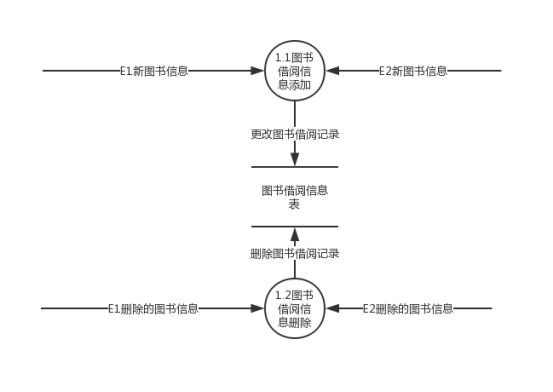

图书借阅管理数据流图

基于图书管理系统的需求分析之数据流图「终于解决」_https://bianchenghao6.com/blog__第4张

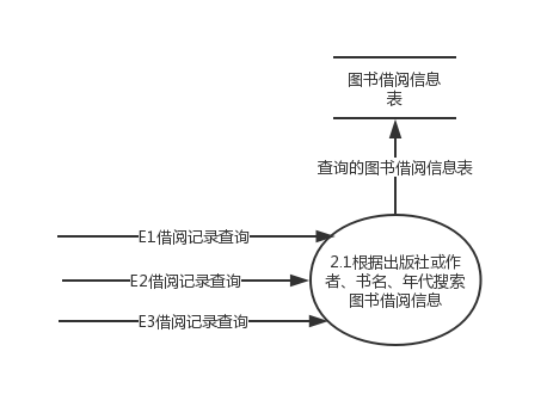

图书借阅记录查询数据流图

基于图书管理系统的需求分析之数据流图「终于解决」_https://bianchenghao6.com/blog__第5张

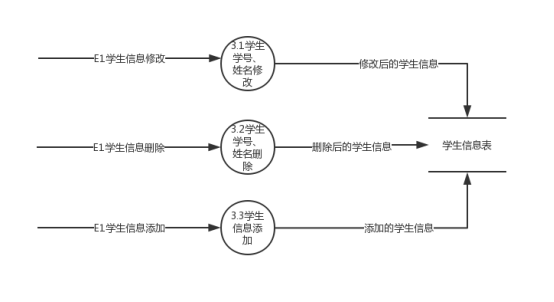

学生信息管理数据流图

基于图书管理系统的需求分析之数据流图「终于解决」_https://bianchenghao6.com/blog__第6张

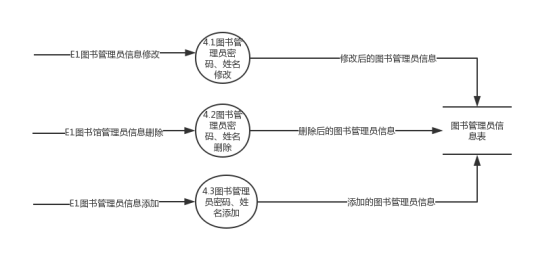

图书管理员管理数据流图

基于图书管理系统的需求分析之数据流图「终于解决」_https://bianchenghao6.com/blog__第7张

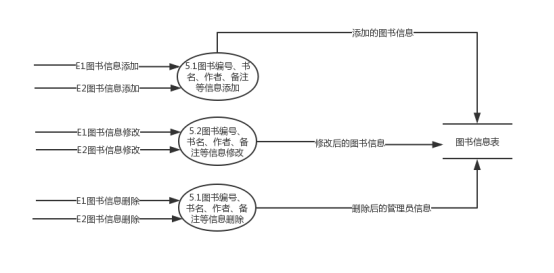

图书信息管理数据流图

基于图书管理系统的需求分析之数据流图「终于解决」_https://bianchenghao6.com/blog__第8张
