一、检查UML类图插件是否开启

idea默认已经集成了该功能，只是默认没打开，我们要手动打开它，参考下图：

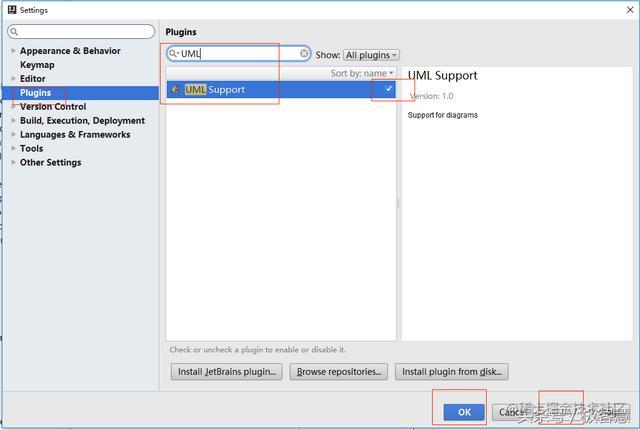

File——Settings——Plugins——UML Support：

确认UML 这个勾已经勾上了，然后点击Apply，重启idea，然后您就可以使用该功能了，当然你可以自己个爽，但推荐你继续往下看，你会更爽

二、详细使用

你有以下方式来使用UML类图：

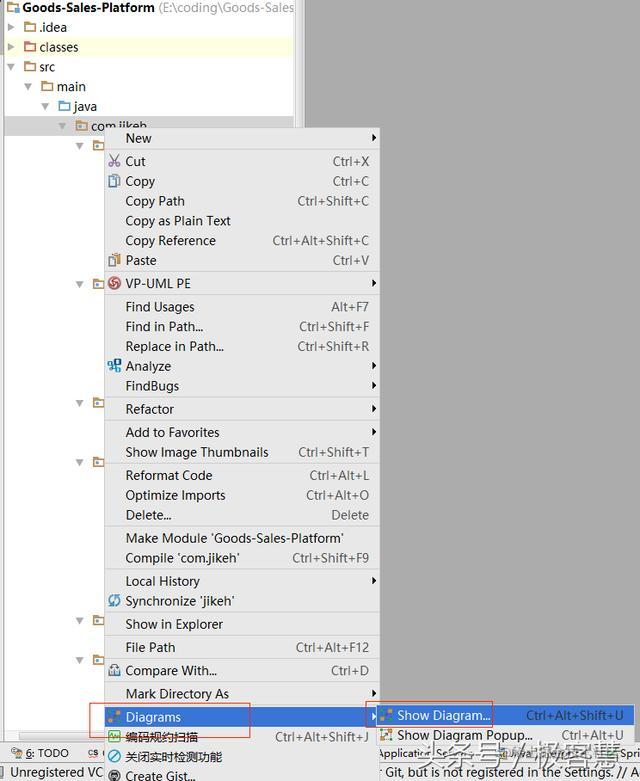

1）在类的内部，点击右键，选择 Diagrams——Show Diagram

2）在左侧栏中选择某一个类，点击右键，选择 Diagrams——Show Diagram

3）你甚至可以选择一个包，再点击右键，选择 Diagrams——Show Diagram（接下来的演示，我们就是通过选择一个包）

注释：show 和 show ... Popup的区别，只是前者新建在标签页内，后者以浮窗的形式展示：

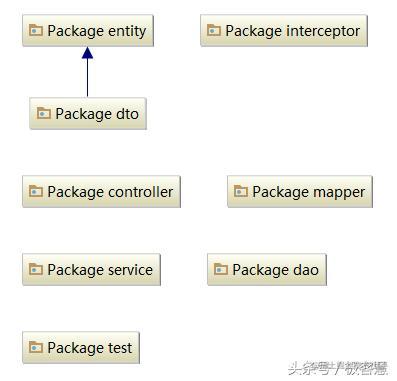

结果图：

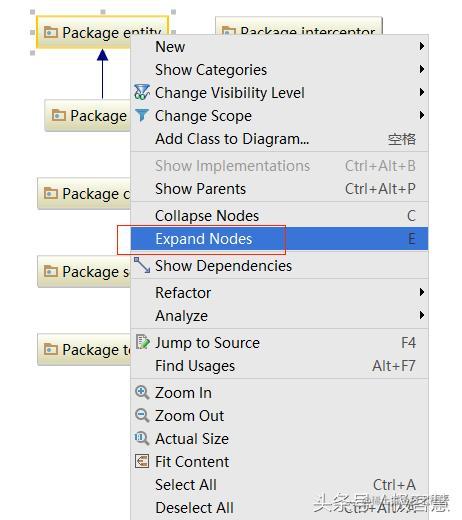

1、依次展开各个包下的所有节点

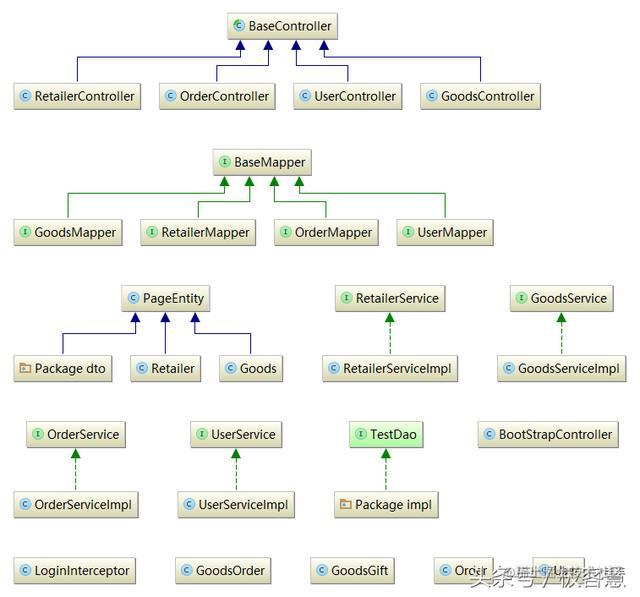

结果图：

2、调整布局

布局功能按钮十分常用，当你应用某项功能时，图形可能你会发生变化，此时就可以显示以下命令的威力了

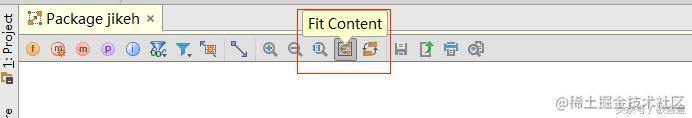

1）适配当前窗口

2）回到真实大小

3）按当前布局刷新页面

4）调整布局样式

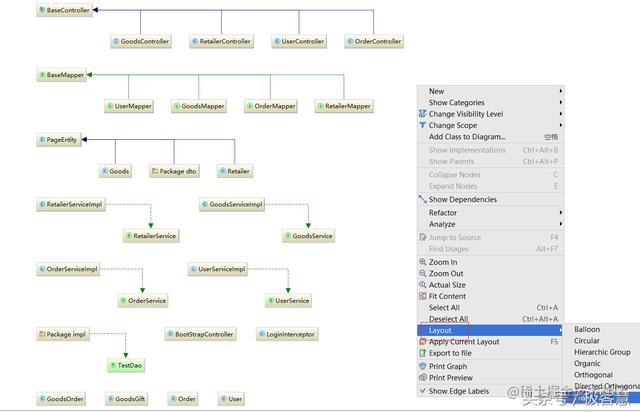

右键——Layout——选择你自己喜欢的展现样式

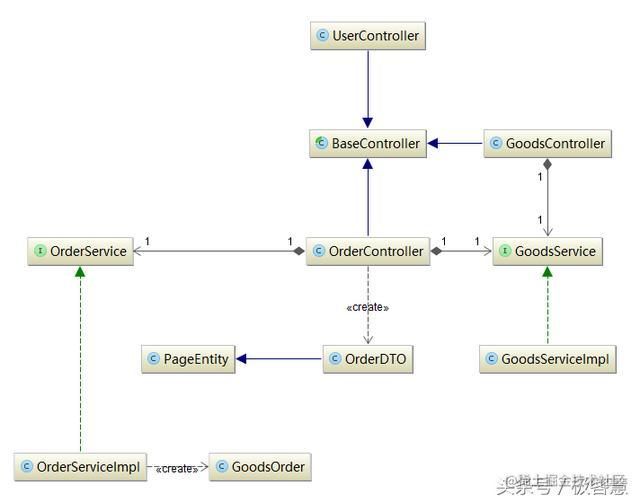

3、查看类的依赖关系

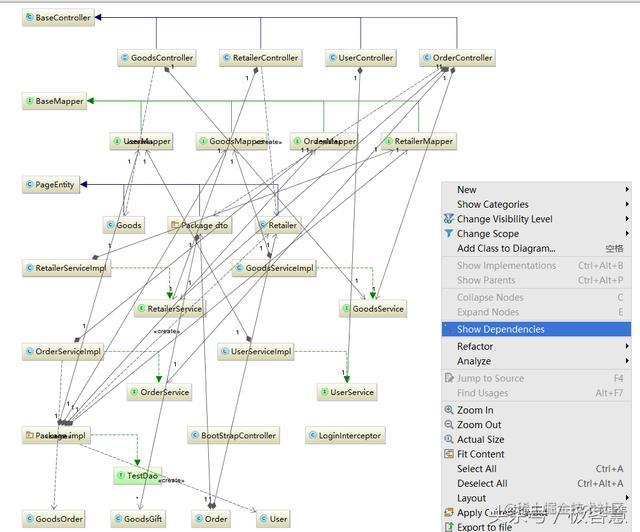

右键——选择Show Dependencies

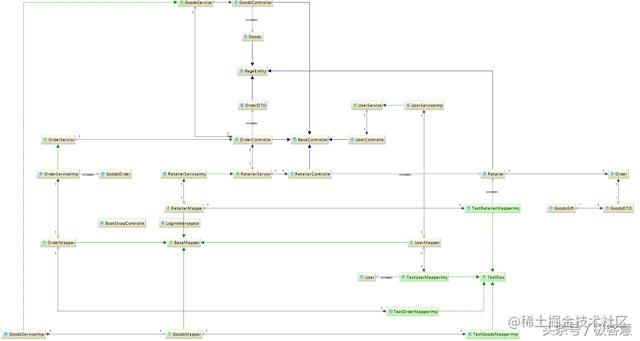

此时，你发现界面很乱，线的关系也很乱，此时你可以综合使用调整布局的相关命令了

注释：

继承关系：蓝色实线箭头

接口实现关系：绿色虚线箭头

4、去掉不关心的类

通过第3步，你发现类太多了，图形太大了我们根本理不清了，此时，我们可以手动删除我们不关心的类

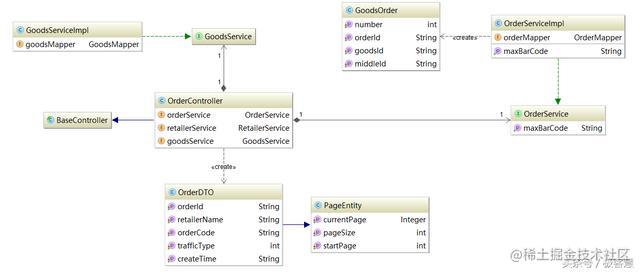

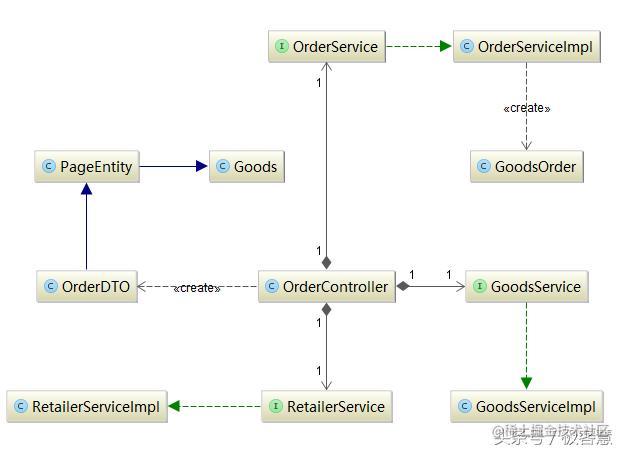

点击选择你想要删除的类，然后直接使用键盘上的delete键就行了。清理后的类关系图如下：

我们仅保留了一个控制器的类关系图

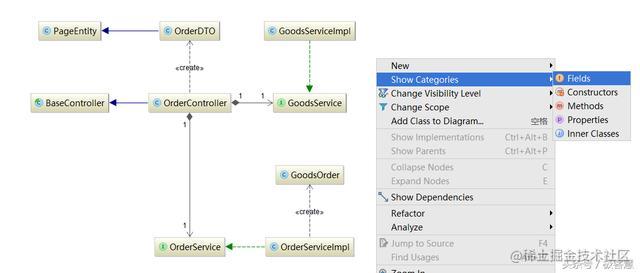

5、查看类的详细信息

右键——Show Categories：可以选择Fields、Constructors、Methods、Properties

结果图：

有人说，诶，这怎么够呢，那继承下来的那些方法我也想看啊？简单，IDEA通通满足你。

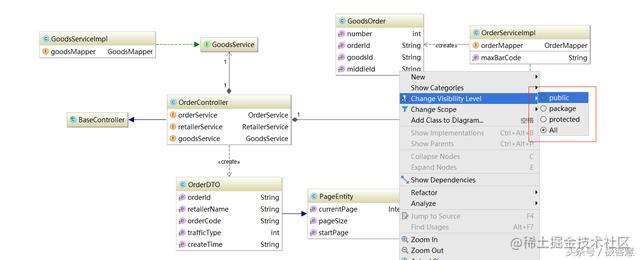

什么，方法里你还想筛选，比如说想看protected权限及以上范围的？简单，右键选择 Change Visibility Level，根据需要调整即可。

也可以调整类的显示级别：

6、手动加入 其它 类到现有类图中

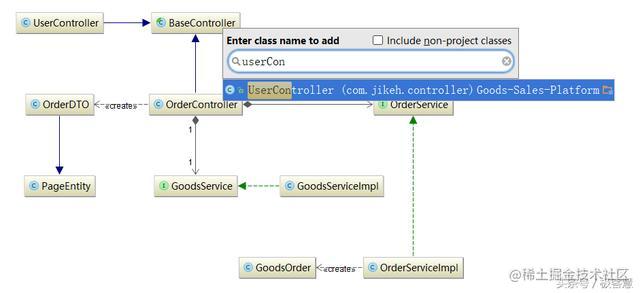

在页面点击右键，选择 Add Class to Diagram或者直接按下空格，然后输入你想加入的类就可以了：

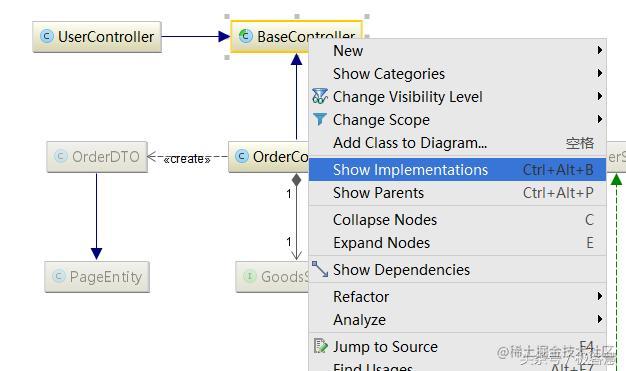

7、查看类的实现/继承/父类

结果图：

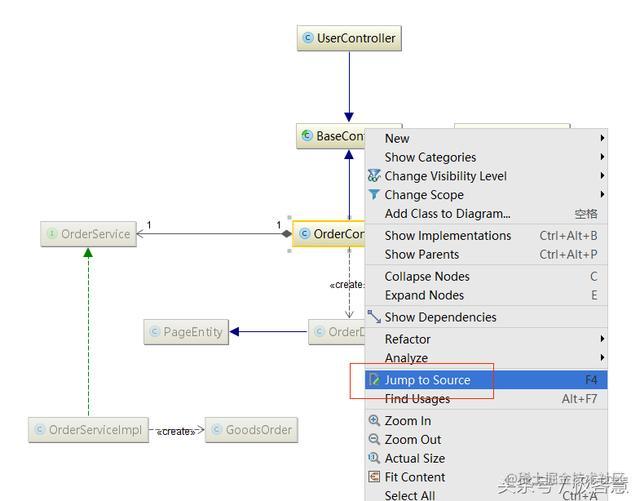

8、查看类的具体代码

9、放大镜功能

按住键盘的Alt，可以调出放大镜功能，惊不惊喜，意不意外！！！
